磁力攪拌反應釜又叫磁力反應釜，其結構組成包括加熱爐、釜體、釜蓋、磁力攪拌器等。磁力反應釜結構圖如下：

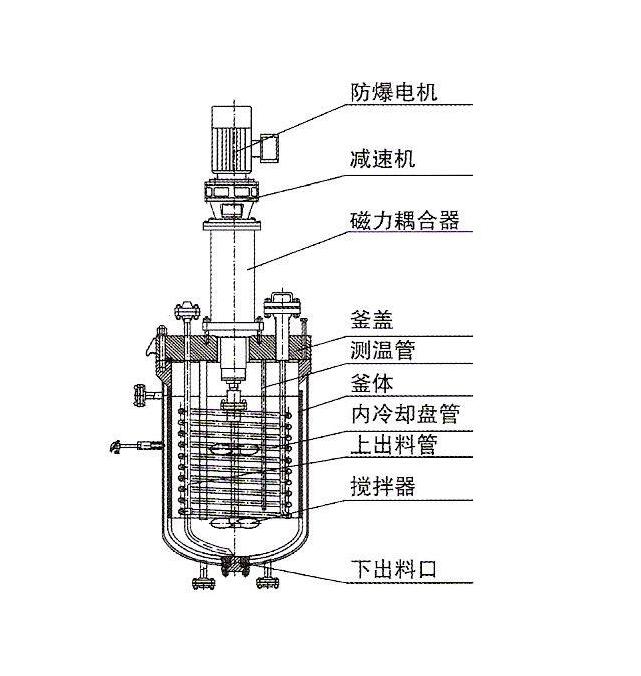

磁力反應釜結構圖

    磁力反應釜各結構組件作用說明：
    1、加熱爐：用來加熱反應釜釜體，外為圓筒形爐體內裝有筒形硅爐芯，加熱電阻絲穿聯其中，具有傳熱效果好，升溫快等特點，爐體下端側面裝有插座，使用時用電纜線將其與控制儀聯接。
    2、反應釜釜體：主要是物料反應，材料采用不銹鋼等金屬制成，反應釜體與法蘭采用螺紋聯接，反應釜體與釜蓋的密封采用無熱片園弧面與錐面線密封，依靠較高的加工精度，依靠主螺栓的擰緊力，達到密封效果。
    3、釜蓋：是磁力反應釜主要件，材料為1Cr18Ni9Ti，釜蓋上裝有磁力攪拌器、壓力表、爆破閥、氣閥、取樣閥及冷卻盤管等裝置，都是便于隨時掌握磁力反應釜內物料反應的情況，調節磁力反應釜內物料成分、比例、溫度、壓力，保證磁力反應釜的安全運行。
    4、磁力攪拌器：系永磁偶合裝置，由內外環形磁鋼組成，中間有承壓的隔套，由伺服電機通過內、外磁鋼的磁力來傳遞攪拌力矩，隔套內裝有測速元件，當攪拌器與內磁鋼旋轉時，通過電子元件產生感應信號，傳遞到控制儀，顯示出磁力攪拌器的工作轉速。
